海洋之神hycc仪器技术期刊——第二十一期

颁布功夫：2018-11-10

主题：马丁代尔耐磨测试仪用于钻研织物耐磨机能步骤综述
       耐磨机能是纺织产品质量的一个沉要指标，，，，，直接影响产品的耐用性和使用成效。。。。。。具体指织物间或与其他物质在反复摩擦的过程中，，，，，抵抗磨损的个性。。。。。。
一、纺织产品磨损的重要阐发：
（1）摩擦过程中纤维之间不休碰撞，，，，，纱线中的纤维片段因委顿性危险出现断裂，，，，，导致纱线的断裂。。。。。。
（2）纤维从织物中抽出，，，，，造成纱线和织物结构的疏松，，，，，反复作用下纤维可能齐全被拉出，，，，，导致纱线变细，，，，，织物变薄，，，，，甚至崩溃。。。。。。
（3）纤维被切割断裂，，，，，导致纱线的断裂。。。。。。
（4）纤维表表磨损，，，，，纤维表层出现碎片迷失。。。。。。
（5）摩擦产生高温，，，，，使纤维产生熔融或塑性变形，，，，，影响纤维的结构和力学性质。。。。。。磨损表此刻织物的状态变动重要是破损、质量的损失、表观出现变色、起毛起球等变动。。。。。。
       纺织产品的耐磨机能检测有多种步骤，，，，，例如平磨法、曲磨法、折边磨法和复合磨法等。。。。。。马丁代尔法属于平磨法的一种，，，，，被宽泛利用于服装、家用纺织品、装璜织物、家具用织物的耐磨性检测。。。。。。
二、织物耐磨机能评价步骤
       试样破损简直定前提为：机织物中至少两根独立的纱线齐全断裂；；；；；；针织物中一根纱线断裂，，，，，造成表观上的破洞；；；；；；起绒或割绒织物表表绒毛被磨损至露底或有绒簇脱落；；；；；；非织造织物因摩擦造成孔洞，，，，，其直径≥0.5 mm；；；；；；涂层织物的涂层部门被粉碎至露出基布或有片状涂层脱落。。。。。。织物耐磨机能通常从三个方面进行分析评价：试样破损的测定、质量损失的测体和表观变动的评定。。。。。。
       1）试样破损的测定：在肯定的负荷下，，，，，夹具内试样以轨迹为Lissajous曲线平面运动与磨料进行摩擦，，，，，以试样呈显炱损时总摩擦次数，，，，，确定织物的耐磨机能。。。。。。
       2）质量损失的测定：在肯定的负荷下，，，，，夹具内试样以轨迹为Lissajous曲线平面运动与磨料进行摩擦，，，，，以试样在特定的摩擦次数时，，，，，以摩擦前后的质量差距来确定耐磨机能。。。。。。
       3）表观变动的评定：在肯定的负荷下，，，，，夹具内试样以轨迹为Lissajous曲线平面运动与磨料进行摩擦，，，，，以摩擦前后试样的表观变动来确定织物的耐磨机能。。。。。。
三、纺织品耐磨性检测步骤综述
（一） 试样破损测定该步骤合用于所有纺织织物，，，，，但不合用于磨损寿命较短的织物。。。。。。

1、磨料的选择。。。。。。凭据试样的特点选择分歧的尺度磨料。。。。。。非涂层织物：机织平纹羊毛织物；；；；；；涂层织物：No.600水砂纸。。。。。。磨料和台之间用羊毛毡分隔，，，，，试验实现后，，，，，查抄毛毡表表，，，，，若是出现污点或磨损，，，，，应实时更换。。。。。。
2、取样步骤。。。。。。至少3块，，，，，机织物应该蕴含分歧经纬纱。。。。。。提花织物或花式组织，，，，，应该蕴含一个齐全组织的各个性部位，，，，，一个齐全组织或图案较大时，，，，，各部位可别离取样。。。。。。
3、试样夹具衬垫的选择。。。。。。测定试样的单元面积质量，，，，，试样的单元面积≥500g/m?，，，，，不必要泡沫塑料衬垫，，，，，试样的单元面积<500g/m?，，，，，试样夹具内加装泡沫塑料衬垫，，，，，每次试验更换泡沫塑料衬垫。。。。。。
4、摩擦负荷总有效质量选择。。。。。。摩擦负荷总有效质量蕴含夹吃祺、不锈钢碟片、试样沉锤质量。。。。。。凭据亚太拉斯M235Martindale耐磨性与起球性测试仪提供的技术参数，，，，，夹吃祺质量：（200±1）g；；；；；；不锈钢碟片质量：（260±1）g；；；；；；试样沉锤质量：（395±2）g，，，，，（594±2）g。。。。。。凭据试样用处，，，，，织物特点选择相应的摩擦负荷总有效质量有三种：
1）（795±7）g：合用于工作服、家具装璜布、床上亚麻制品、产业用织物；；；；；；
2）（595±7）g：合用于服用和家用纺织品（家具装璜布、床上亚麻制品），，，，，非服用的涂层织物；；；；；；
3）（198±2）g：合用于服用的涂层织物。。。。。。
5、磨料更换周期羊毛尺度织物：50000次；；；；；；尺度水砂纸：6000次。。。。。。
6、查抄距离对试样达到破损时的摩擦次数进行预估，，，，，在此基础上设计适当的查抄距离，，，，，作为试样耐磨性试验过程中对试样表表磨损状态观测点，，，，，查抄距离为肯定的摩擦次数。。。。。。
7、测定了局暗示测定每个试样产生破损时的总摩擦次数，，，，，以试样破损前堆集的摩擦次数作为耐磨次数。。。。。。

（二）质量损失的测定
       合用于所有纺织织物，，，，，但不合用于磨损寿命较短的织物。。。。。。测定在磨料的选择、取样步骤、试样夹具衬垫的选择、摩擦负荷总有效质量选择和磨料更换周期方面要求与试样破损测定步骤一致，，，，，在此不沉复叙述。。。。。。
1、查抄距离
       设计适当的查抄距离，，，，，作为试样耐磨性试验过程中对试样表表磨损状态观测点，，，，，查抄距离为肯定的摩擦次数。。。。。。在试验过程中依照设定的查抄距离，，，，，查抄试样的磨损情况，，，，，当样品破损或者达到划定摩擦次数，，，，，试验实现。。。。。。质量损失的测定，，，，，分为两种情况：第一种情况，，，，，在每一个查抄距离，，，，，测定试样试验前的质量和经过耐磨试验后试验样的质量之差Δmi；；；；；；第二种情况，，，，，试样达到磨损点，，，，，测定试样试验前的质量和经过耐磨试验后验样的质量之差Δm。。。。。。
2、试验了局
       选取织物耐磨性的测定——质量损失的测定步骤，，，，，试验了局蕴含以下数据：
1）达到每个查抄距离时，，，，，测定的质量损失Δmi；；；；；；
2）试样的达到磨损点，，，，，也就是试验达到终结点时的质量损失Δm；；；；；；
3）质量损失Δmi与摩擦次数的关系曲线图表；；；；；；
4）耐磨指数Ai（次/g），，，，，推算公式为：Ai=N/ΔmiN——为摩擦总次数。。。。。。
3、表观质量变动
       织物耐磨性的测定——表观质量变动步骤合用于磨损寿命较短的纺织织物。。。。。。磨料的选择、取样步骤、试样夹具衬垫的选择与织物试样破损测定步骤一致，，，，，在此不沉复叙述。。。。。。
1）摩擦负荷总有效质量（198±2）g；；；；；；
2）磨料更换周期：每次试验更换新的泡沫塑料和尺度磨料；；；；；；
3）评定试样表观变动划定：
①耐磨试验至和谈划定的表表变动，，，，，以摩擦次数作为耐磨性的测定值。。。。。。设计适当的查抄距离，，，，，作为试样表观变动观察点。。。。。。
②耐磨试验至和谈划定的摩擦次数，，，，，通过与统一织物的未测试样比力评定试样表表变动。。。。。。
③试验了局：表表变动蕴含变色、起毛、起球。。。。。。若是耐磨试验的终点是达到和谈划定的表表变动，，，，，则检验和谈书该当划定试样表表变色、起毛、起球水平等级，，，，，试验了局用试样达到检验和谈书划定变色、起毛、起球水平等级时摩擦次数来暗示。。。。。。若是耐磨试验的终点是和谈划定的摩擦次数，，，，，则试验了局就是耐磨试验达到划定的摩擦次数后，，，，，试后样与原样比力，，，，，对试后样的变色、起毛、起球水平进行评级，，，，，用试后样的变色等级，，，，，起毛、起球等级对表观质量变动进行注明。。。。。。

【仪器个性】：

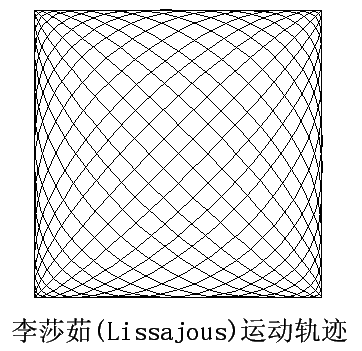

1、尺度李莎茹曲线

                          耐磨曲线                                                               起球曲线

2、旋转系统，，，，，方便于装试样，，，，，不用人为去各个地位换试样，，，，，能够旋转(专利号：ZL 2017 2 1133157.7)。。。。。。

3、可预置多套运行法式，，，，，多组试样可同时进行；；；；；；

4、各工位独立累计摩擦次数、计数次数等参数由窗口统一治理，，，，，有递增和递减两种模式，，，，，预约次数到后可选择持续清零或不在计数；；；；；；

5、无刷驱动器和电机，，，，，速度不变可调、运行噪音极低；；；；；；

6、仪器设有两种李沙茹（Lissajous）24mm、60mm为直径的圆周运动轨迹；；；；；；

7、选取彩色大触摸屏操作，，，，，界面人道化设计；；；；；；配中英文双语操作系统。。。。。。

8、特铝型材控位盖板、不锈钢沉锤、磨头及磨盘，，，，，不生锈；；；；；；

9、进口直线轴承，，，，，降低导杆受到的摩擦阻力，，，，，确保磨头在摩擦过程中维持自转；；；；；；

【技术参数】：

1、工位数：9位

2、计数显示：0～999999次

3、动       程：24±0.5mm 、60.5±0.5mm

4、加压物质量：

     a.衣料试样沉锤：395±2g

     b.家具装璜品试样沉锤：594±2g

     c.不锈钢碟片：260±1g

5、夹吃祺质量与摩擦直径：

A型 质量：200g(1.96N)；；；；；；直径：φ28.8 ±0.084mm

B型 质量：155g(1.52N)；；；；；；直径：φ90±0.10mm

6、速度调节领域：20～70r/min

7、装样压锤质量：2385±10g

8、表形尺寸：600×550×300mm  (L×W×H)

9、沉量：80kg

10、电源：AC220V/50HZ
